Avaya S8700-series（包括 S8730、S8720 和 S8710）Server 是高可用性解决方案，配备运行Linux 操作系统的备份服务器。使用 S8700-series Server 时，整个服务器组合具有备份，这可以提升系统可用性，并最大程度地降低单一组件引发故障的风险。

    S8700-series Server 使用高速连接在下列中继线和用户线之间传送语音、数据和视频：

    • 模拟和数字中继线

    • 与主计算机、数据输入终端、个人计算机及互联网地址连接的数据线

    S8730、S8720 和 S8710 Server 具有相似的功能。所有服务器都支持 Communication Manager。

    S8730 和 S8720 Server 以两种备份配置提供。订购 S8730 和 S8720 时，可选择使用 DAL2 备份存储卡的硬件备份配置， 也可选择软件备份配置，此配置使用一种在系统活动处理器和备用处理器之间映射数据的方法。

    S8730、S8720 和 S8710 Server 均支持两类端口网络配置或两者的组合：

    • IP (IP-PNC) 上语音承载：一种纯 IP 配置，可同时传输控制和承载信息。

    • 光纤 PNC 上语音承载，采用直连扩展接口电路板、中央交换节点 (CSS) 或异步传输模式(ATM)。

      在光纤 PNC 配置中，承载路径和控制路径是分开的。端口网络的控制信息在控制网络上传输。控制信息传输       链路的一端是 S8730、S8720 或 S8710 Server，另一端是 IP 服务器接口(IPSI) 电路板。控制网络可以是        下列网络之一：

      - 专用控制网络，其中以太网交换机仅用于控制网络，因此建立一个专用 LAN。

      - 非专用控制网络，其中控制数据通过以太网交换机传输，此交换机也与用户 LAN 连接

    S8730 Server 受 Communication Manager 5.0 版和更高版本支持。

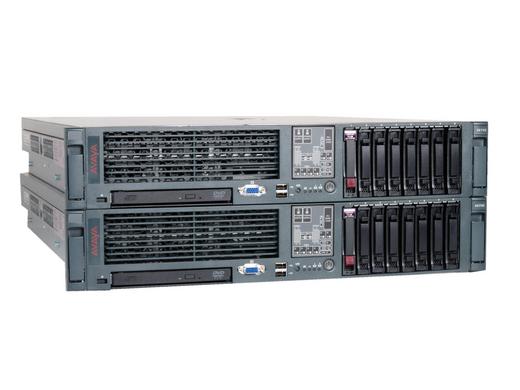

    S8730 Server 的尺寸（高 x 宽 x 深）： 3.38 英寸 x 17.54 英寸 x 26.01 英寸 （8.59 厘米 x44.54 厘米x 66.07 厘米）。S8730 Server 的外形尺寸为 2U。

S8730 Server 组件：

    • AMD 双核 2.4GHz Opteron 处理器

    • 4 GB 内存

    • 72 GB SAS 硬盘驱动器

    • 主板上有 2 个 100/1000 以太网端口，可支持 IPSI 网络控制链路、服务接入和管理

    • 四个 USB 端口（前后各两个），用于调制解调器连接、Compact Flash 驱动器连接和其他连接。

    • 外接 (USB) Compact Flash

    • 两个双 NIC 端口

    • CD/DVD-ROM

    • 支持软件备份。通过可选的 DAL2 内存备份卡可提供硬件备份。

    • 两台配对使用的 S8730 Server （用于硬件备份）之间的距离限制为 10 千米

    • 支持 100 - 250 VAC 的通用电源

    • 活动/ 备用状态 LED 指示灯，为机架服务器识别提供方便

    • 可选冗余电源

    • 配备 RAID 硬件控制器

    • 可选 RAID1 硬盘

    • 支持 Secure HTTP 服务器下载 IP 电话文件

    • 使用 Communication Manager 和适用的媒体处理器（T2302AP 或 TN2602AP）传输下列消息：

      - 使用传递模式进行的传真、电传打字机 (TTY) 和调制解调器呼叫

      - 使用专有中继模式进行的传真、V.32 调制解调器和 TTY 呼叫

      - T.38 互联网传真（包括与非 Avaya 系统连接的端点）

      - 支持固件下载、BRI 安全话机和数据设备的 64kbps 纯信道传输

S8730 Server 可用性：

    • 具有磁盘镜像功能的 RAID 1 级配置。

      可添加一个硬盘驱动器，以便利用 RAID 1 级功能，其提供磁盘镜像。在此配置中，用户数据被镜像到两个      或更多磁盘上，从而提高系统的可用性。在单一服务器系统中，各个磁盘相互独立，且均包含一套完整的数      据。激活 RAID 功能时无需任何设置。一旦安装了附加的硬盘驱动器， Communication Manager 即会识别该      硬盘驱动器并自动激活 RAID。

    • 双电源配置。

      可向 S8730 Server 添加额外的电源以提高可用性。

S8730 Server 电源要求：

    S8730 Server 的电源输入要求如下：

    • 额定输入电压：100 - 132 VAC/200 - 240 VAC

    • 额定输入电流：10 A (100 V) - 4.9 A (200 V)

    • 额定输入频率：50 - 60 Hz

    • 额定输入功率：980 W （100V AC 时）； 960 W （200V AC 时）

S8730 Server 的可靠性：

    S8700-series Server 支持采用直连、CCS 或 ATM 端口网络配置时的下列可靠性配置：

    • 标准可靠性

      标准可靠性配置包括备份 S8700-series Server。当活动服务器发生故障时，将会进行自动切换，由备用服      务器接管呼叫处理控制权。在切换过程中，大多数 IP 电话呼叫将继续。其他所有呼叫将被挂断。

    • 高可靠性

      高可靠性配置包括备份控制网络和备份服务器。每台服务器均连接至两部以太网交换机，这些以太网交换机      通常分别连接至 IPSI 连接的端口网络。在每个 IPSI 连接的 PN 中，两块单独的 TN2312BP IPSI 电路板分      别连接至一部以太网交换机。如果通过一部以太网交换机建立的控制连接失效，或与一个 IPSI 的连接失效      ，则其他以太网交换机和 IPSI 将完成与服务器的连接。

    • 超高可靠性

      超高可靠性配置包括备份服务器、备份控制网络和备份承载网络。除高可靠性配置下的控制备份外，端口网      络之间的光纤连接也得到备份。在直连配置下，TN570 扩展接口连接得到备份。在 CSS 配置下，每个CSS       节点具有两个交换节点机层，因此，交换节点接口得到备份。在 ATM 配置下， ATM 交换机得到备份。

S8730 Server 易存活性：

    Communication Manager 配置可以使用 S8700-series Server 作为 Enterprise Survivable Server

(ESS)。ESS 选项允许将备份服务器安放于客户网络中的各种远程位置，从而向配置提供易存活性。如果主服务器（另一 S8700-series Server）出现故障，或与主服务器的网络连接失效时，ESS 将接管全部或部分配置的呼叫处理控制权。一部主服务器上可有许多（最多 63 个） ESS，用于提供备份服务。在配置中使用一个或多个ESS的目的通常是：确保在用户的 LAN/WAN 的不同网段中所配置的端口网络，即使在 LAN/WAN 连接中断时也可以接收服务一旦与主服务器的通讯故障得到修复，则可以将呼叫处理控制权从 ESS 返回给主服务器，其方法有两种：以手动方式逐一处理各个端口网络；或以自动方式一次性处理所有端口网络。

    注:在将控制权从主服务器切换至 ESS 的过程中，所有呼叫均被挂断，与此同时，承载呼叫的媒体网关重置，       以连接至 ESS。

    对于 S8700 系列主服务器， S8700-series Server 或 S8500-series Server 均可用作 ESS。如果

主服务器是 S8500-series Server，则配置中的所有 ESS 服务器也必须是 S8500-series Server。当 S8500-series Server 在 S8700-Series Server 之后用作 ESS 服务器时， S8500 系列 ESS 服务器与 S8700-Series Server 具有相同的容量。

    ESS 可通过 ESS 连接的端口网络的 C-LAN 连接来支持 G150、G250、G350、G430、G450 或 G700 Media Gateway。
